產品名稱：HH-2580/580系列高速傳輸測井系統
|
產品型號：
|
HH-2580/580
|
|
生產產商：
|
環鼎
|
|
產品說明：
|

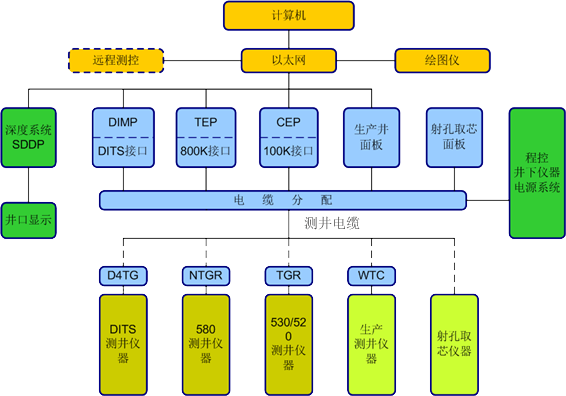

HH-2580/580高速測井平臺可集成多個系列測井設備，各系列均采用高可靠模塊化接口設計,
便于用戶選配，便于維護，便于擴展。
|
模塊化高集成化電纜高速通訊模式全網絡結構全程控供電系統新型深度系統新型軟件開發
HH-2580/580高速測井平臺可集成多個系列測井設備，各系列均采用高可靠模塊化接口設計,
便于用戶選配，便于維護，便于擴展。
1）530系列裸眼井下儀器
2）580系列裸眼井下儀器
3）WTC生產測井儀器
4）射孔取芯
5）哈里伯頓的DITS系列測井儀器。
6）可擴展掛接其他新儀器。
高速ADSL電纜通訊模式
ADSL調制解調技術提高了測井電纜通訊帶寬，測井電纜傳輸速率達800kbps，達國際領先進水平。實現聲波、成像等井下儀器的高速率數據傳輸。

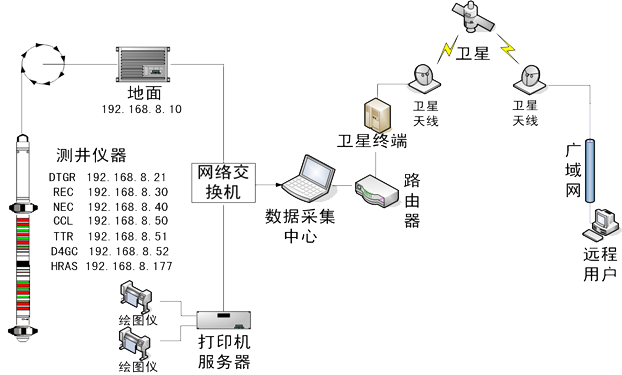

以太網模式
一方面是將地面計算機系統和井下儀器通過測井電纜組成一個局域網，將系統中的每一個單元都作為獨立的節點納入其中，每支井下儀具有獨立IP地址，可以進行獨立訪問。整個測井網絡數據傳輸采用可靠的TCP/IP傳輸協議。井下儀器之間，地面系統模塊之間，網絡通訊速率為10Mb/s。
另一方面，利用英特網和衛星技術把網絡化架構延伸到廣域網，使得測井作業突破空間距離概念的限制。

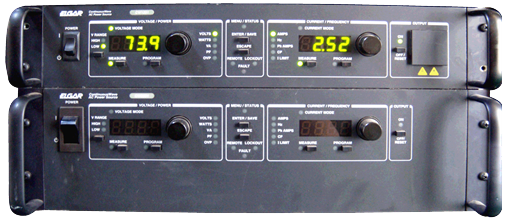

全程控供電系統
l 地面系統提供兩個程控交流電源，分別為580、DITS等系列儀器提供主輔電源，能夠根據需要及時調整其頻率和電壓幅度；
l 通過設置井下儀器供電電壓閾值,保護井下儀器；
l 實現電纜電壓、電流實時監控；
l 為遠程程控供電提供支持平臺。

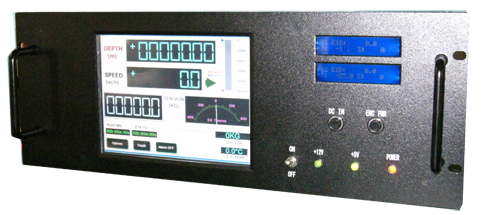

新型SDDP-E深度系統
l WINDOWS操作系統，操作界面豐富；
l 彩色高亮度LCD顯示屏，觸摸屏；
l 具有雙備份的信號處理硬件；
l 能處理包括Atlas、HES等多種張力計信號；
l 增加GPIB通訊功能。

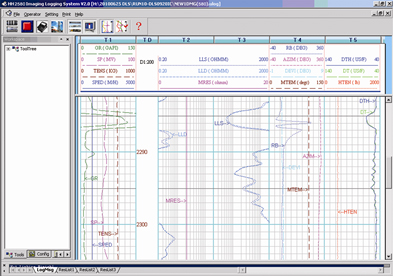

新型軟件的開發
1) 網絡化：網絡化軟件設計，可實現單機用戶到多用戶的遠程通訊模式。
2) 模塊化：配有儀器庫，根據井下儀器串選擇相應儀器庫掛接到測井軟件上，具有較強的拓展性。
3) 后臺管理：通過后臺數據庫管理所有測井?dāng)?shù)據，為多用戶同時查詢、回放測井資料提供便利。
4) 信息提示與診斷：通過豐富的信息提示和診斷工具，用戶可以隨時掌握測井狀態，為問題快速定位和故障排除提供便利。
5) 資料實時對比：測井過程中，可以將已經保存的測井曲線打開與正在測井的曲線進行對比。
