產品名稱：新一代高可靠組合井下儀器-- 580系列測井儀
|
產品型號：
|
580系列
|
|
生產產商：
|
環鼎
|
|
產品說明：
|
儀器配置方式靈活；
全數字化聲波；
能譜、密度采用256道全能譜技術；
采用了創新電子技術，增強儀器的可靠性。
嚴格的質量控制管理，減少因震動、沖擊以及熱傳導引起的故障。
|
580井下儀器特點特種儀器的研發
l 儀器配置方式靈活；
l 全數字化聲波；
l 能譜、密度采用256道全能譜技術；
l 采用了創新的電子技術，增強儀器的可靠性。
l 嚴格的質量控制管理，減少因震動、沖擊以及熱傳導引起的故障。

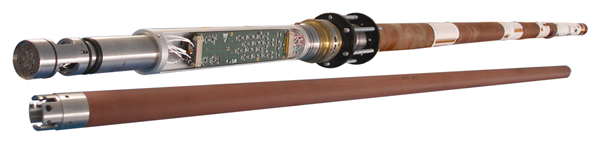

? 陣列感應
l 先進的分析算法
l 可靠的硬件設計
l 優質的溫度補償材料
l 軟件聚焦，多種輔助校正
l 主曲線：10，20，30，60，90，120英寸徑向VRM曲線和TRF曲線
n VRM: Vertical-Resolution-Matched
n TRF: True- Resolution-Focused

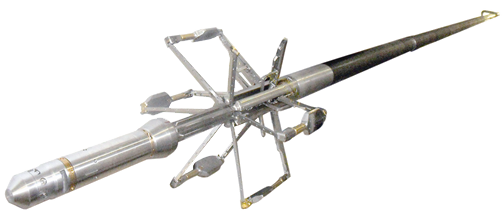

? 微電阻率掃描測井儀
l 獨立的六臂設計
l 改善電極與地層的接觸
l 0.2-in. 測量分辨率
l 全套方位測量包，包括Z-軸加速度測量
l 每英尺采集記錄120個數據樣
l 提供巖心般的清晰圖像

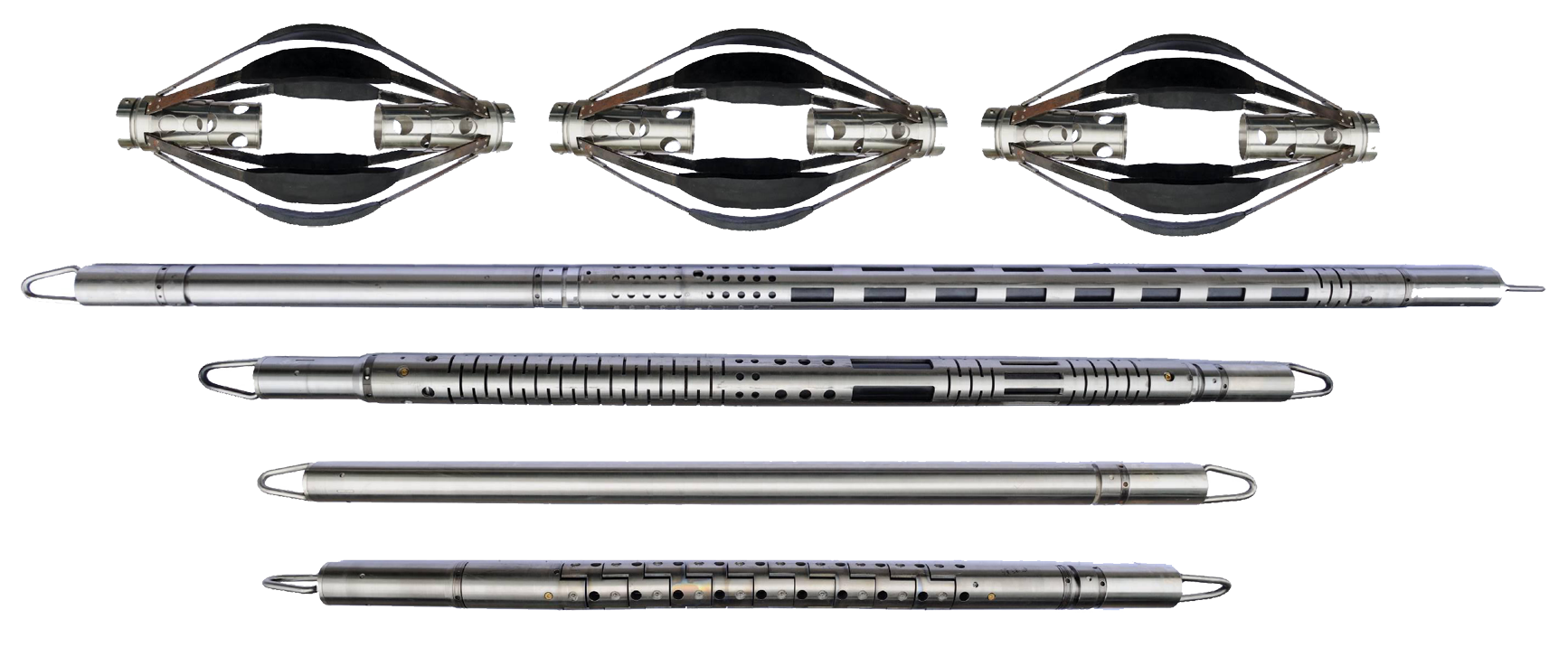

? 偶極子聲波
l 該儀器總共由5段組成，由上至下分別為：主電子線路、接收聲系、隔聲體、發射聲系與發射電子線路。
l 儀器采用上發下收方式布局。
l 聲系采用單發8收結構。
l 聲源：儀器提供兩種聲源：單極聲源與兩個成交叉布置的偶極聲源。
l 儀器實時提供曲線
? 精細后處理提供曲線

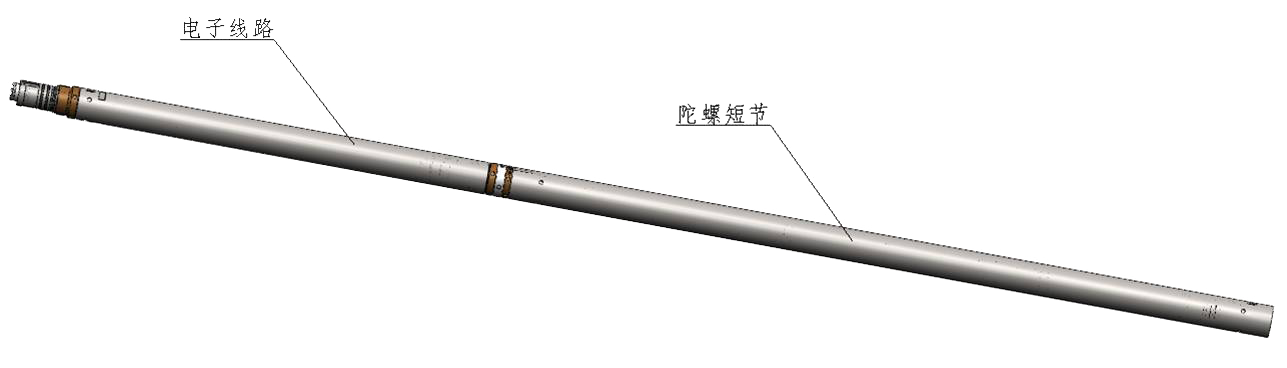

? 陀螺儀
l 測量參數：井斜、方位、工具面、溫度。該儀器可配接磁定位器。
l 工作溫度范圍： -20-110℃，加保溫瓶可到150℃。
l 耐壓： ≤100Mpa
l 儀器外徑： Ф45（配保溫瓶時外徑Ф62）
l 自尋北： 誤差：≤±2o
l 測井方式 ： 可連測，可點測
l 傳輸方式： 1）配接單芯電纜
2）井下存儲式
3）存儲式連續測量
4）FLASH存儲空間為4Mbits

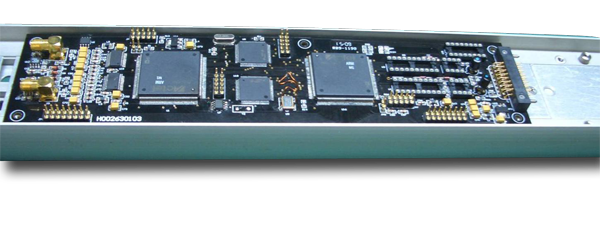

? 高溫小井眼儀器
l 工作溫度： -20℃~230℃ (230℃ for half an hour)
l 耐壓： 170MPa
l 外徑： 73MM； 內徑：57MM
l 到地面的傳輸模式： 100KPS, BPSK (same to 530)
l 到井下儀的傳輸模式： CAN bus
l 電源： 250VAC±10% 50～60Hz
